行業痛點
-
低系統成本需求
-
微功率應用效率低
-
設備小型化需求
電源方案

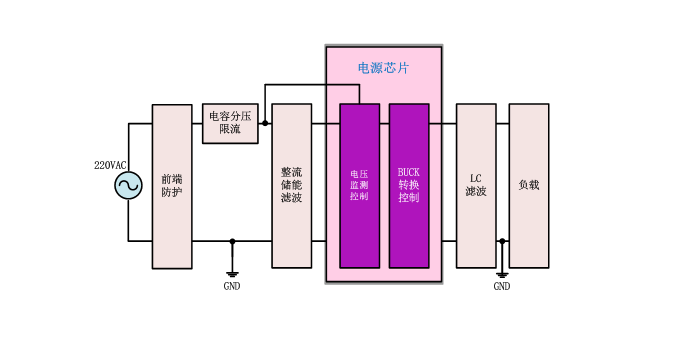

本方案是一種基于220VAC供電的高效微功率電源，包含電容分壓限流、整流、電解儲能濾波、電壓監測控制和BUCK轉換控制等。通過動態控制分壓限流電容，實現有功損耗最小化，并在寬電壓輸入下保持整流后電壓穩定，降低元器件電應力。寬輸入范圍的Buck電源芯片結合電解電容儲能，確保負載突增時輸出穩定。芯片內部集成電壓監測功能，實時調節輸入電壓，保障后級電路安全可靠運行。
方案優勢
-
低成本
與反激電源方案相比，本方案顯著減少元器件數量，簡化電路結構，降低系統復雜性和成本；與高壓Buck降壓方案相比，采用降壓后再利用低壓BUCK降壓的設計，降低元器件電應力，減少器件成本。同時，輸入電壓升高時僅需增加分壓限流電容的耐壓，無需增加電解電容、開關MOS、功率電感與二極管的成本，進一步抑制了成本增幅。
-
高效率
本方案通過電容分壓限流，在交流電的正負半周期產生無功功率，避免了傳統阻容降壓方案在穩壓管上消耗有功功率，顯著減少能量損耗，提升電源效率。同時，采用改進型阻容降壓結合低壓Buck電路，降低開關損耗，進一步優化整體功耗表現。
-
高可靠性
與高壓Buck電源方案相比，本方案在更寬的輸入電壓范圍內穩定工作，適應不同電網環境，減少電壓波動引起的故障；通過改進型阻容降壓實現預降壓，降低高壓直接傳導到輸出的風險，提升系統可靠性。同時，Buck電源芯片憑借寬電壓輸入范圍特性，結合電解電容儲能，確保負載電流突增時輸出電壓穩定
