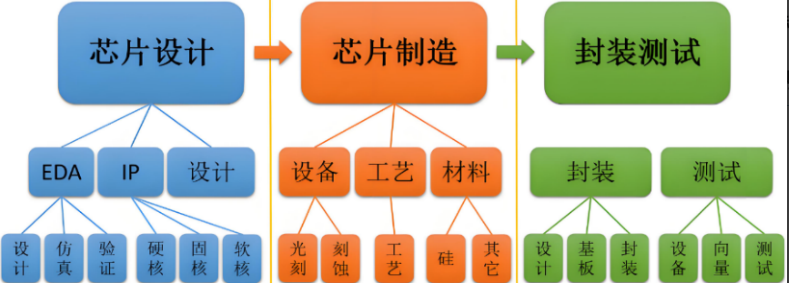

標準化芯片設計流程是一個復雜而精細的過程，它涵蓋了芯片設計、芯片制造和封裝測試三個關鍵部分。在芯片設計階段，工程師們首先確定芯片的功能和性能指標，這類似于建筑設計師確定大廈的整體結構和設計理念。接著，使用硬件描述語言（如Verilog或VHDL）編寫邏輯功能，這一階段可以比作建筑師繪制大廈的草圖。隨后，通過軟件工具將這些邏輯描述轉換為邏輯門級別的電路，并進行優化以滿足性能、功耗和面積的要求。

        芯片制造階段是一個典型的重資產投入行業，涉及的關鍵制造設備有光刻機、蝕刻機、離子注入機等，每種設備都非常精密且成本昂貴。在這一階段，硅片經過一系列復雜的工藝流程，包括沉積、光刻、刻蝕、離子注入等，這些步驟需要重復數十次，才能在晶片上制作出約700塊芯片。

        封裝測試階段是芯片制造的下游環節，主要完成芯片的安放、固定、密封和保護，同時對芯片進行性能測試。封裝環節確保芯片能夠在各種環境下穩定工作，而測試環節則確保每一塊芯片都能達到設計規格，滿足功能和性能要求。這一階段是確保芯片可靠性和性能的關鍵步驟，也是芯片從晶圓到成品的最后階段。
