行業痛點
-
四線安裝，錯裝頻出，安裝成本高
-
通訊距離受限，傳統現場總線通訊距離超過1km時，通訊速率和成功率受限
-
組網拓撲受限，傳統現場總線不支持星型/環形組網
-
設備功耗高，無低功耗協議支持
-
高速短距離通訊速率慢，不適用大數據量需求
解決方案

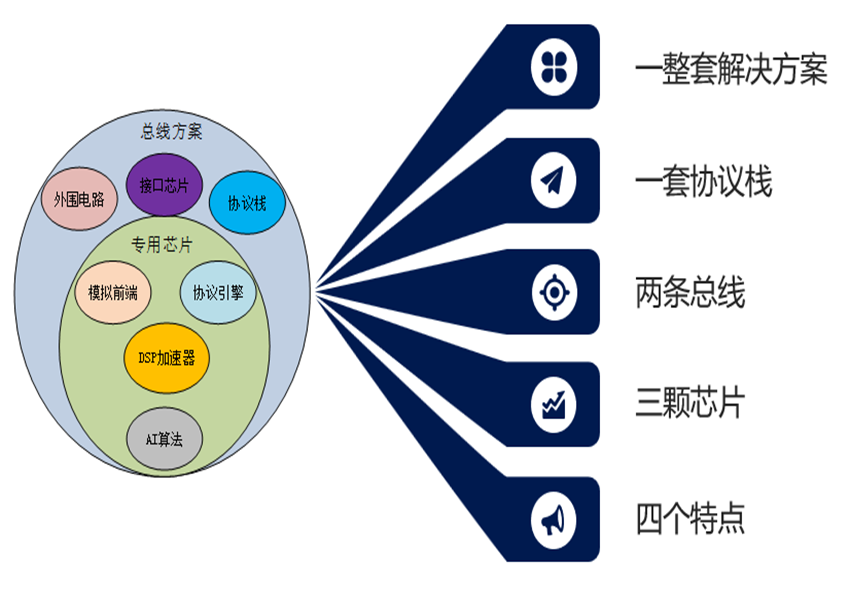

ECBUS總線是胤祺針對現場自動化控制系統對低成本、低功耗和高實時性的要求而開發的一整套解決方案，該方案內容可以簡單概括為“一套協議、兩條總線、三顆芯片、四個特點”。一套自主知識產權的協議，包含物理層、數據鏈路層和應用層；針對高速短距應用和低速現場應用設計了兩條總線；完全自主設計的三顆通訊驅動芯片；具有可供電、無極性、低功耗、仲裁上報四個典型特點。
胤祺的現場總線通訊技術"ECBUS"是針對現場控制網絡，尤其是家居、樓宇等智能化控制網絡而設計的一種新型串行總線通訊技術。
ECBUS總線通信協議遵從 ISO/OSI 參考模型中的物理層、數據鏈路層和應用層規范。

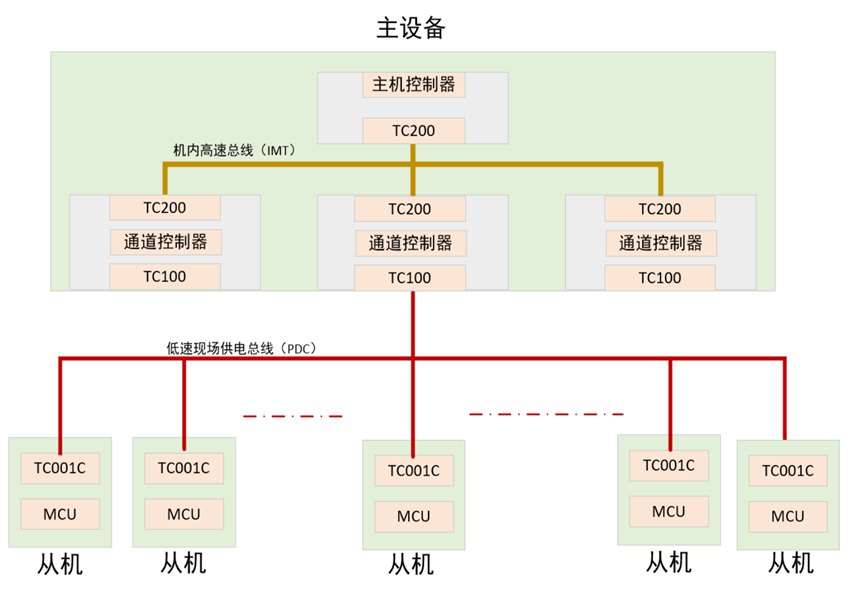

ECBUS總線由兩條總線組成。IMT總線為機內高速主從總線；PDC總線為現場設備控制總線，兩線制總線既通訊又供電。
ECBUS總線物理層驅動由3顆專用芯片實現。IMT總線的專用芯片為TC200，該芯片為主從一體芯片。PDC總線的專用芯片為TC100B（主站芯片）和TC001C（從站芯片）。
ECBUS總線技術采用兩線制安裝，可滿足長距離通訊和供電的雙重要求，用于替代傳統的四線制通訊方法；針對智能控制系統要求響應速度快的特點，設計了中斷上報機制，保證了信息的實時處理；同時，使用具有自主知識產權的集成芯片完成電路設計，降低了功耗，提高了系統的穩定性與可靠性。此外，為使現場設備的安裝和調試更便捷，節點采用無極性設計方案。
方案優勢
-
功能優勢
可供電的二線制無極性總線，組網拓撲任意分支，無需端接匹配電阻，可實現遠距離通訊。
-
低功耗
低功耗設計，實現二線制的多節點遠距離通訊。
-
可靠性優勢
強電防錯接防護；IC集成化設計，應對溫濕度及應力變化的影響。
-
成本優勢
二線制無極性總線，極大降低施工成本
