現場總線通訊主站接口芯片EC100B

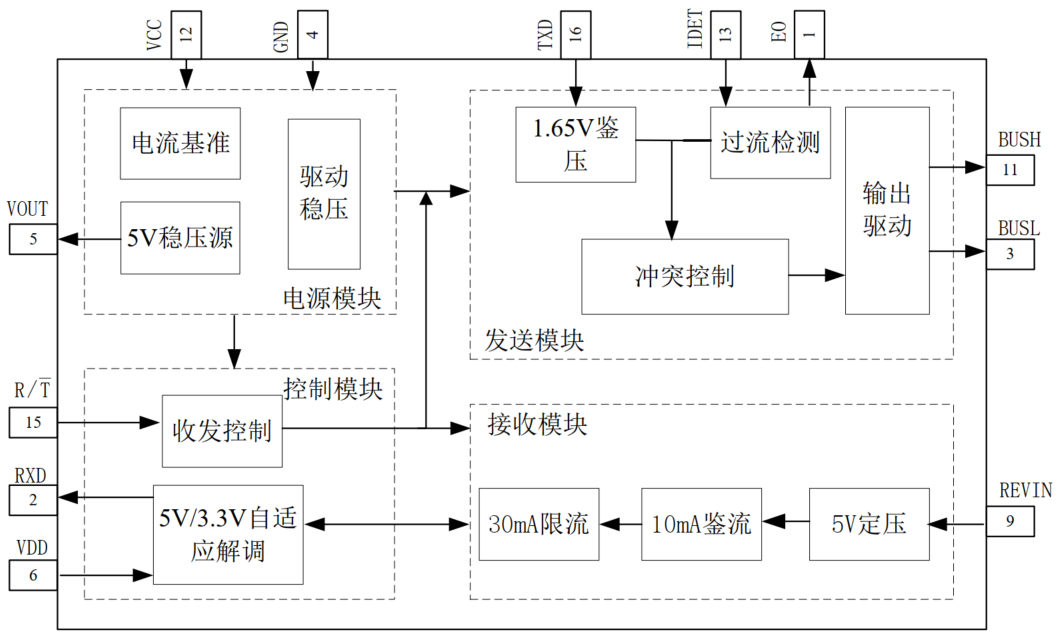

芯片介紹
EC100B是為現場總線通訊而定制開發的主站接口驅動芯片，可實現總線可供電、無極性連接的二線制總線系統。下行通訊電壓信號調制，上行通訊電流信號解調，同時具備總線過流檢測及保護功能。通訊速率最快支持19.2Kbps，通訊距離最遠可達3000m。
主要特性
芯片特性
低功耗：靜態功耗典型值小于1mA
寬工作電壓范圍：12~36V
自帶內部穩壓輸出：+5V，10mA，可給單片機供電
下行發碼采用滿幅電壓調制，上行通訊電流環解調，抗干擾能力強
可隔離設計保證電磁兼容特性
功率器件外置，芯片不易損壞
過流檢測功能保證使用安全
小體積QFN-16封裝
