芯片介紹

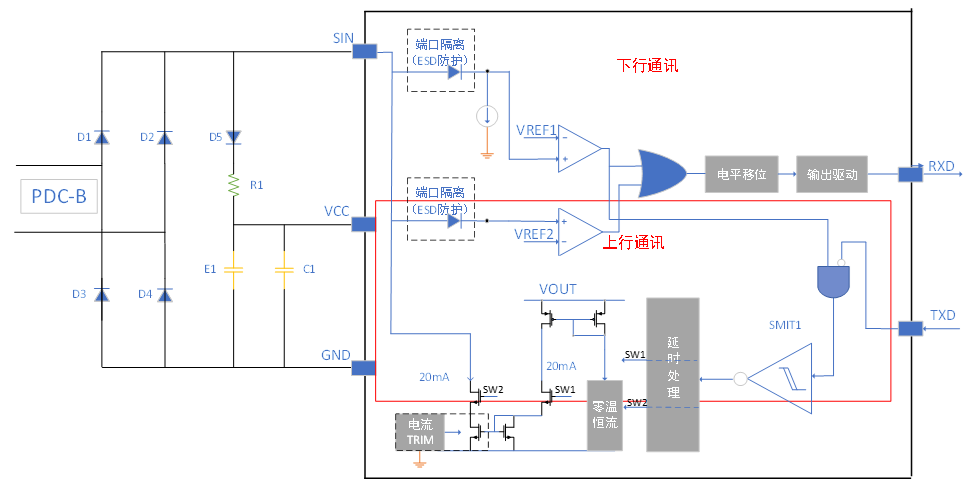

EC001C是為現場總線通訊而定制開發的從站接口驅動芯片，可應用于二線制總線系統，實現下行通訊電壓信號解調，上行通訊電流信號調制。通訊速率最快支持19.2Kbps，通訊距離最遠可達3000m。
主要特性
芯片特性
低功耗： 靜態電流 37uA；
寬輸入電壓范圍： 12V-36V，典型工作電壓24V，最高36V；
內部穩壓輸出： +5V ,負載供電 15mA，輸出精度±5%；
下行通信：下行收碼電壓解調，通信速率9.6Kbps；
上行通信：上行回碼電流調制， 回碼時 SIN端口電壓最低 0.8V，速率 19.2Kbps；
TXD 兼容 5V/3.3V 單片機應用；
集成低壓轉高壓開漏輸出的PWM功能；
封裝類型： MSOP-8L ；
HBM：4kv（總線端口8kv）MM：400V（總線端口800V）LU：150mA.
EC001C芯片廣泛應用于消防報警行業，可用于二線制總線通訊的光電感煙探測器、聲光警報器、手動報警按鈕、輸入輸出模塊等設備中。
EC001C廣泛應用于智能家居行業，各類傳感器和執行器均可以使用該芯片進行通訊。
